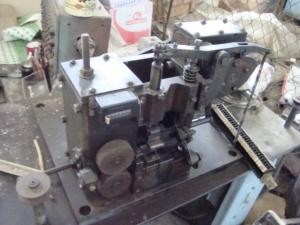

Для резки хлорвиниловых трубок используется настольный станок. Изолирующие хлорвиниловые маркированные трубки разной длины и диаметра широко используются при монтаже электрических приборов и машин. Новатор М.И.Шутов разработал станок, позволяющий нарезать хлорвиниловые трубки длиной от 1 до 35 мм и диаметром от 2 до 10 м.

Конструктивные особенности станка для резки хлорвиниловых трубок

Станок включает: основание, станину, плиту для установки электродвигателя, электродвигатель постоянного тока, оснащенный редуктором для снижения скорости вращения, механизм подачи и резки хлорвиниловой трубки, храповик, кривошипный механизм, кулачок, цанговый зажим, выпрямитель, четыре комплекта переходных втулок, тумблер.

Для того, чтобы нарезать хлорвиниловую трубку, ее нужно вставить в направляющую втулку и протянуть между роликами, вращающимися электродвигателем, при этом кривошипный механизм благодаря храповику и собачке поворачивает ролик и с шаговой подачей автоматически подает трубку. Трубка в течение одного цикла затягивается  на определенную длину и в то же время отрезается. Длину отрезаемой трубки можно регулировать путем изменения плеча кривошипного механизма. Габаритные размеры станка: 270х130х120 мм, его вес составляет 7 кг, и его производительность – 7200 трубок в час.

Знаки или цифры наносятся с двух сторон трубки при двусторонней маркировке, таким образом,  облегчается ведение монтажных работ. Автомат способен обеспечить маркировку труб диаметром 2-10 мм, при этом длина отрезаемой трубки составляет 2-35 мм. Его производительность составляет до 80 оборотов в минуту. Конструкция автомата позволяет обеспечить легкую регулировку, обслуживание и настройку. В состав механизма подачи входит верхний обрезиненный валик и нижний рифленый металлический подпружиненный валик. Валик, насаженный на вал, периодически вращается благодаря собачке и храповику, которые через кривошипный механизм и валики приводится в движение.

В состав механизма резания входит подпружиненный нож, закрепленный на валике и связанный с кулачком. Механизм маркировки включает ванночку, неподвижно закрепленную на верхней плите и эластичный валик (красочную подушку), расположенный на оси. Также на ось насажен шкив, связанный ременной передачей со шкивом, расположенным с резиновым валиком на одной оси.  Данный валик периодически вступает во взаимодействие с обрезиненным кулачком, который закрепляется на приводном валике. Стойка с направляющей втулкой располагается между ножом и механизмом подачи, стойка с направляющим лотком, регулируемым по высоте, закрытым изогнутой пружиной, имеющей форму сегмента в сечении,  находится между ванночкой и ножом. Печатные формы перемещаются в горизонтальных направляющих, которые укреплены на вертикальных штоках.

В следующей последовательности работают механизмы автомата: хлорвиниловую трубку нужно вставить в направляющую втулку стойки и протянуть между валиками. Потом через втулку стойки трубка подается в направляющий лоток, и  при выходе из лотка  она размещается на линии действия печатных форм.
