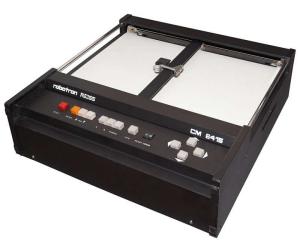

Оборудование способное вычерчивать в автоматическом режиме сложные чертежи, схемы, карты и др. с высокой точностью на бумаге или кальке, размер которых А0 – площадь листа 1 кв. м, – это графопостроитель или плоттер. Это уникальное оборудование выполняет изображение при помощи пера – пишущего блока.

Все плоттеры имеют связь с компьютером через локальную сеть или Ethernet, или SCSI-интерфейс. А также могут поддерживать связь с ПК через последовательный или параллельный порт. Существуют некоторые модели плоттеров, которые оборудованы собственным накопителем памяти – буфером.

История появления

Самые первые плоттеры появились в 20 веке в конце 50-х г. Они работали по принципу перемещения бумаги благодаря ролику. Так создавалась координата X, а координата Y образовывалась с помощью движения пера. Другие модели представляли собой усовершенствованный прибор выполняющий перечерчивание планов, карт – модернизированный пантограф. Этим пантографом управляла вычислительная машина, а в качестве рисующего элемента он имел шариковое перо. Единственный недостаток этого устройства – для расчерчиваемой области необходимо много пространства. Но, из этого недостатка вытекает преимущество пантографа – высокий уровень точности рисунка, наносимого на бумагу. Впоследствии, это оборудование было усовершенствовано и дополнено кассетным спецдержателем, в котором находились перья разного цвета и разной толщины.

В конце 70-х г. американская корпорация TEK – Tektronix, Inc, и американская компания HP – Hewlett Packard, создали плоттеры планшетного типа. Их размер равен размеру стандартного письменного стола. В 80-х г. компания Hewlett Packard выпустила более легкую модель, размеры которой были немного меньше, – это модель HP 7470, оборудованная современной технологией для передвижения бумаги – технология «зернистого колеса». Впоследствии, с широким развитием принтеров струйного и лазерного типа, имеющие высокую разрешающую способность и большую скорость обработки цветных изображений, перьевые плоттеры стали исчезать из обихода.

Типы плоттеров

Графопостроители предназначены для выполнения высококачественного документирования графическо-чертежной информации. В связи с этим они классифицируются следующим образом:

— по способу создания изображения-чертежа – бывают плоттеры с произвольным сканированием или растровые плоттеры;

— по способу перемещения устройства – к ним относятся плоттеры барабанные, планшетные, смешанные – например, фрикционные с головкой абразивного типа;

— по типу чертежной головки – это перьевые плоттеры, фотопостроители, плоттеры с фрезерной и скрайбирующей головкой.

Плоттеры бывают разнотипные – электростатические и векторные, перьевые и струйные, рулонные и планшетные.

Более 90% рынка занимают компании такие, как Oce Technologies, KIP, Xerox, Ricoh, которые являются основными производителями инженерной техники лазерного типа.
